Mikrotik RouterBoard setare PPPoE – router internet

Tools Traceroute

Mikrotik RouterBoard setare PPPoE conexiune internet RDS, Telekom, UPC

In acest articol va prezentam modul de configurare al unui echipament Mikrotik RouterBoard setare PPPoE.

Pentru a realiza aceasta configurare trebuie sa ne familiarizam cu aplicatia Winbox.

Winbox

Este aplicatia Mikrotik care ne ajuta sa configuram routerele Mikrotik Routerboard.

Winbox Connect - Mikrotik RouterBoard setare PPPoE
Winbox Connect



In partea de jos a acestei imagini vedeti tab-urile : Managed si Neighbors

Tab-ul Neighbors prezinta echipamentele Mikrotik conectate la PC-ul dvs. Dati clic pe echipamentul care doriti sa il configurati.

Se deschide meniul Winbox:

Winbox Meniu principal - Mikrotik RouterBoard setare PPPoE
Winbox Meniu principal

Facem clic pe meniul Interfaces -> PPPoE Client

WinWinbox interface PPPoE-Client - Mikrotik RouterBoard setare PPPoE
Winbox interface PPPoE-Client



New Interface PPPoE Client - Mikrotik RouterBoard setare PPPoE
New Interface PPPoE Client

Am ales interfata de conectare la furnizorul de internet WAN : ether1

PPPoE Client - Dial Out
PPPoE Client – Dial Out

In tab-ul Dial Out completam user si parola PPPoE primite de la furnizorul de internet.

Apasam Apply si avem conexiunea PPPoE configurata.

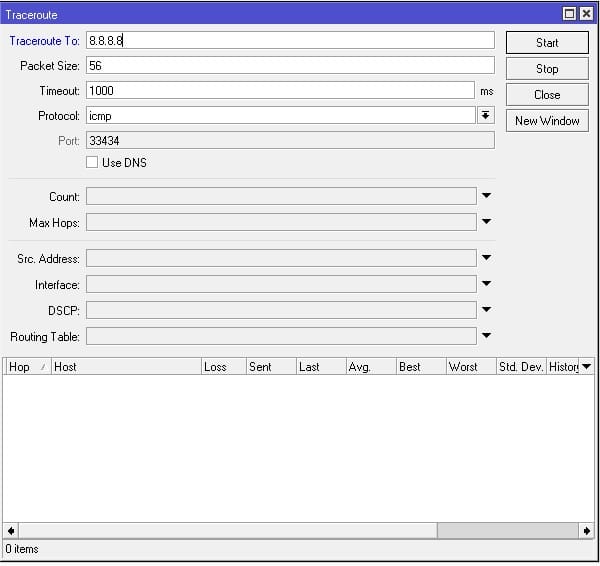

Pentru verificare conexiunii mergem in meniul Tools -> Traceroute

Tools Traceroute
Tools Traceroute

Mikrotik Wiki interface PPPoE

Wifiplanet

Publicat pe Lasă un comentariu

Asamblare RouterBoard

Asamblare RouterBoard

Asamblare RouterBoard

Asamblare RouterBoard – modalitate asamblare a routerelor bazate pe placi componente RouterBoard , Wireless Card si 3G/4G Card

Cea mai importanta regula este conectarea antenelor wireless la pornirea routerului !!!



Instalare card wireless
Instalare card wireless



Routerele Mikrotik RouterBoard pot avaria modulele radio „Wireless Card” daca acestea sunt pornite fara a avea antene atasate.

Aceste avarii nu se pot remedia in garantie !!!

Modulele radio au un circuit de amplificare al puterii, asa numitele module XR care se ard la alimentarea lor fara antena.

In versiunile noi de RouterOS,  la pornirea routerului interfetele wireless sunt disabled , dar nu faceti teste,

Conectati antenele!!!













Supported hardware

Wifiplanet

Publicat pe Lasă un comentariu

Command line Mikrotik RouterBoard – exemple

Winbox Terminal - Command line Mikrotik RouterBoard

Command line Mikrotik RouterBoard

Example Command line Mikrotik RouterBoard cu ajutorul carora veti putea configura rapid un router Mikrotik.

New Terminal
New Terminal









Reset Configuration

system reset-configuration

sau

system reset-configuration no-defaults=yes

a doua comanda lasa routerul fara configuratie default

Adauga adresa IP la o interfata

ip address add address=”adresa IP”/”masca retea” interface=”nume interfata”

Exemplu:

ip address add address=192.168.1.1/24 interface=ether1

Configurare NAT/Masquerade

ip firewall nat add action=masquerade chain=srcnat

sau

ip firewall nat add action=masquerade chain=srcnat out-interface=”nume interfata”

Exemplu:

ip firewall nat add action=masquerade chain=srcnat out-interface=ether1

Setare DNS router

ip dns set servers=”IP-DNS-1″,”IP-DNS-2″

Exemplu:

ip dns set servers=8.8.4.4,8.8.8.8









Mikrotik Manual Console
